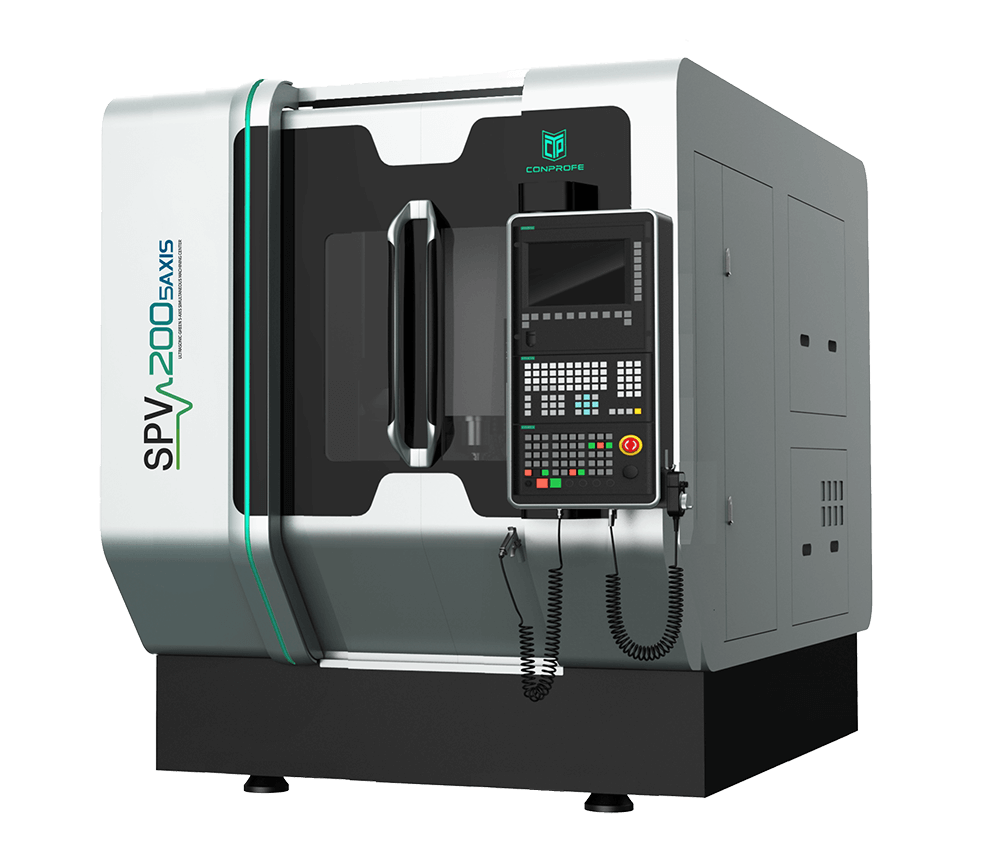

立式五軸聯動加工中心
◆ 配置匯專自主研發智能化超聲加工系統，解決難加工材料的加工痛點
◆ 可選配內冷超臨界CO2或微量潤滑（MQL）冷卻系統，實現清潔切削
◆ 橋式龍門結構，配備搖籃五軸，低重心設計，短懸伸，超強剛性，減少熱應變
◆ 配置大功率、大扭矩、高速超聲主軸
◆ 多種規格鏈?zhǔn)降稁欤?容量24~120T
◆ 可配置自動滅火裝置，降低易燃易爆材料加工風險
◆ 配置西門子840D sl或SINUMERIK ONE五軸聯動數控系統
◆ 橋式龍門結構，配備搖籃五軸，低重心設計，短懸伸，超強剛性，減少熱應變。 ◆ 采用高剛性鑄鐵結構，優異的工程學設計，便于操作。 ◆ 各軸配置光柵尺，實現全閉環控制。 ◆ A/C軸配備剎車功能，實現穩定定位加工。 |  |
 | ◆ 配置高精密、高轉速電主軸，實現高精、高速、高效加工，可選配中心出水主軸。 ◆ 多種規格鏈?zhǔn)降稁欤?容量24~120T。 ◆ 配置集中式自動潤滑系統、自動排屑機。 |
◆ 可加裝3D測頭，實現在線糾偏，解決因工件變形而產生的質量問題。 ◆ 采用西門子840Dsl系統，可實現五軸聯動、RTCP刀尖跟隨功能。 |  |

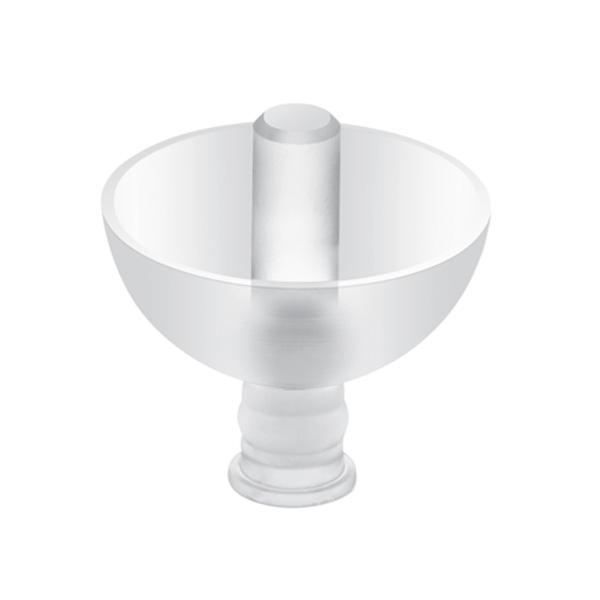

 陀螺儀半球振子 |

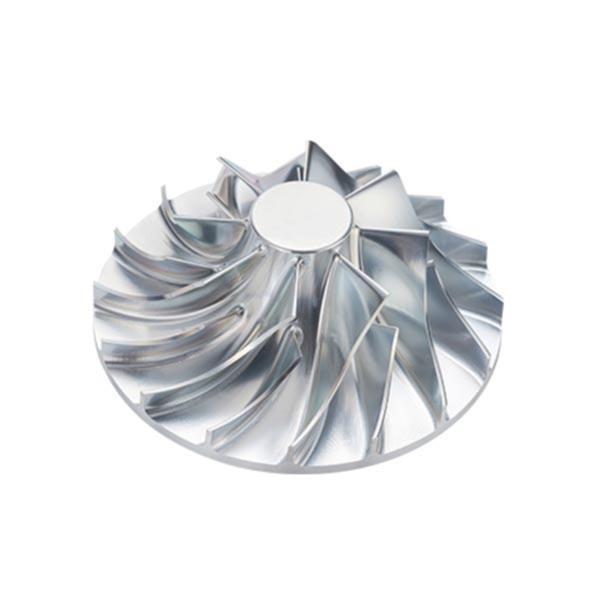

 葉輪 |

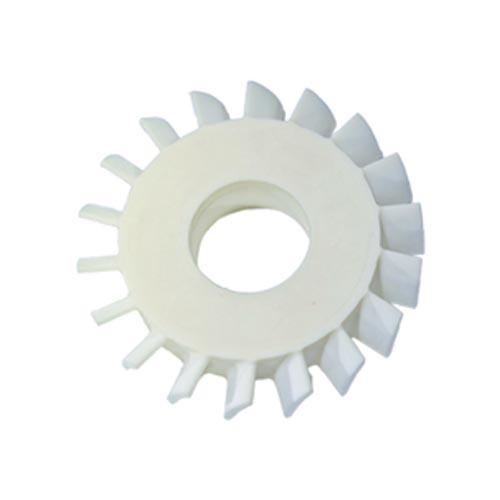

 氧化鋁陶瓷葉盤 |

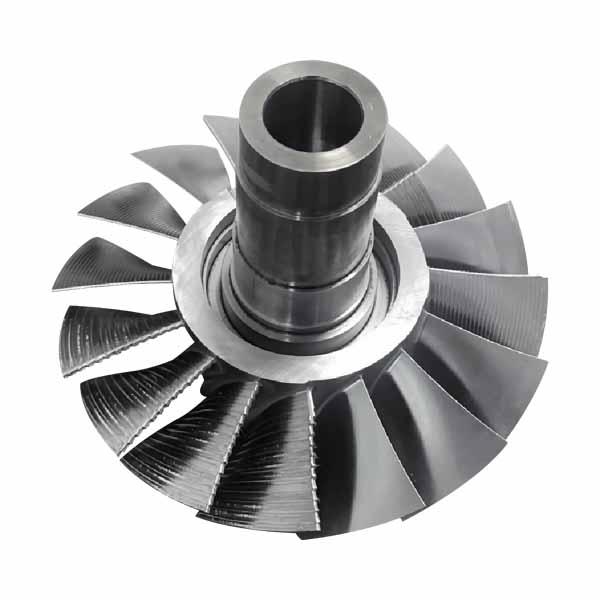

 高溫合金整體葉盤 |
| 項目 | 單位 | SPV200-5AXIS |
| X/Y/Z軸加工行程 | mm | 280×580×280 |
| 工作臺尺寸 | mm | Φ200 |
| 工作臺最大負載 | kg | 30 |
| X/Y/Z軸快速移動速度 | m/min. | 36/36/36 |
| 主軸轉速（最高） | rpm | 25000 |
| 錐孔規格 | — | HSK-E32 |
| 刀庫容量 | 把 | 40 |
| 最大刀具直徑（滿刀） | mm | Φ50 |
| 最大刀具長度 | mm | 200 |
| 最大刀具質量 | kg | 5 |
標配：
◆ 西門子 840Dsl | ◆ 加工冷卻系統 |
◆ 集中式自動潤滑系統 | ◆ 主軸恒溫冷卻系統 |
| ◆ 接觸式對刀儀 | ◆ 海德漢光柵尺 |
| ◆ 外掛式手輪 | ◆ 氣槍 |
| ◆ 電箱熱交換器 | ◆ LED工作燈 |
| ◆ 三色警示燈帶 | ◆ 安全門鎖 |
| ◆ 五軸聯動系統（含RTCP功能） | ◆ 防碰撞功能 |
| ◆ 電主軸 | ◆ 自動排屑器 |
選配：
◆ 高精度3D測頭 | ◆ 油霧收集器 |
| ◆ 中心出水單元 | ◆ 激光對刀儀 |
| ◆ 成套超聲波加工單元 |
配置適用機型：SPV200-5AXIS
